Genel Bilgiler / Contalı Tip Plakalı Eşanjörler

Plakalı Eşanjörler, aralarında sıcaklık farkı bulunan iki farklı akışkan arasında ısı transferi yapma prensibine göre çalışan cihazlardır. Isıtacak akışkan ve ısınacak akışkan plakalar ile birbirinden tamamen ayrılmıştır.

Standart plakalı eşanjörlerde toplamda dört adet giriş – çıkış portu bulunur ve bunlardan ikisi ısıtıcı akışkanın, diğer ikisi ısınacak akışkanın giriş ve çıkışlarıdır. Özel üretim ile birden fazla ısıtıcı veya ısınacak akışkan bulunan eşanjörler yapmak da mümkündür.

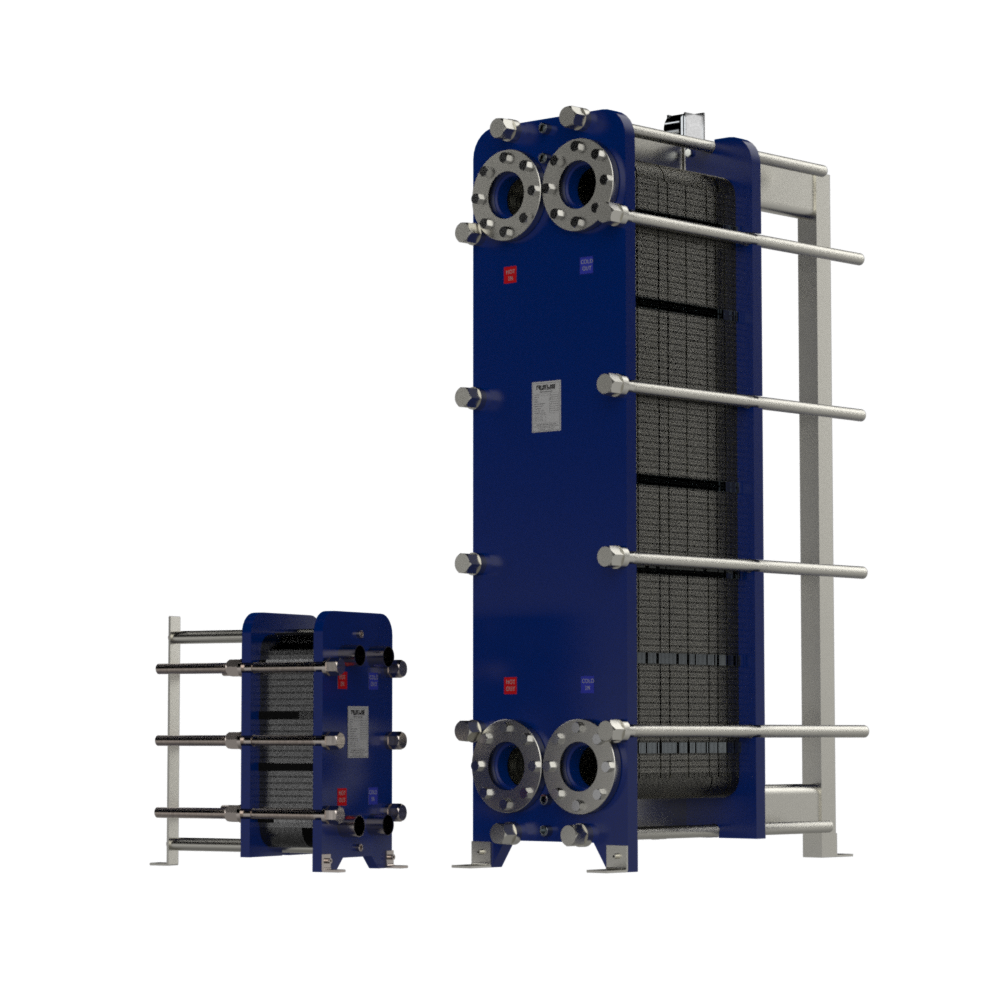

contalı plakalı eşanjör
  • Üzerinde Giriş – Çıkış Bağlantıları ve bilgileri bulunan ön gövde,
  • Plakaları sabitlemek için kullanılan alt ve üst taşıma milleri, sıvının gövde ile temasını engelleyen ilk plaka,
  • Akışkanların geçişine izin veren ve ısı transferi sağlayan akış plakaları,
  • Akışkanların arka gövde ile temas etmesini engelleyen tamamen kapalı son plaka,
  • Üzerinde montaj ve bakım talimatı bulunan ve miller üzerinde hareket edebilen arka gövde,
  • Plakaların belirli bir sıkma ölçüsünde tutulmasını sağlayan saplama ve pullardan oluşur
plakalı eşanjör yapısı
eşanjör plaka yapısı
Plakalı Eşanjör Yapısı

Risus Plakalı Eşanjörlerin ana elemanı dalgalı bir yüzeye sahip ısı transfer plakalarıdır. Bununla birlikte plakaların üzerine sızdırmazlığı sağlamak amacı ile koyulan contalar ve plaka paketini bir arada tutmaya yarayan ön ve arka gövdeden oluşmaktadır.

Plakalar üzerine contalar geçirilerek iki gövde arasına dizilir ve saplamalar aracılığı ile sıkıştırılır. Bu da contalı tip plakalı eşanjörlerin 25 bar a kadar basınç dayanımı göstermesini sağlar.

Plakaların Yapısı

Plakalar genel olarak 0,5mm-1mm arasında değişen AISI 304,AISI 316,SMO, Hastelloy ve Titanyum olarak Paslanmaya ve agresif akışkanların korozif etkilerine karşı dayanıklı malzemelerden üretilir. Malzeme değişkenliği plakalı eşanjörün kullanım alanına göre değişkenlik gösterir. Genellikle her bir plakanın üzerinde dört adet delik bulunur ve bu delikler aracılığı ile akışkanların plakalar arasına girerek ısı transferi yapmasını sağlar. Akışkan plakaya giriş yaptıktan sonra dağıtım bölgesi aracılığı ile ısı transfer alanına doğru ilerler ve bu bölge sayesinde akışkan, ısı transfer alanının tamamını kullanmış olur. Plakalardaki ısı transfer alanı alt ve üst dağıtım bölgeleri arasında kalan yerdir ve ısı transferi bu bölgede gerçekleşir.

Plaka Özellikleri
  • Risus contalı tip plakalı eşanjörler iki tip plakadan oluşmaktadır.
  • Geniş Açılı Plaka: Yüksek türbülans değeri, mükemmel sıcaklık yaklaşımı (LMDT:1°C) yüksek basınç kaybı.
  • Dar Açılı Plaka: Düşük türbülans değeri, düşük ısı transfer değeri, düşük basınç kaybı.
  • Plaka demeti geniş açılı, dar açılı ve ikisinin karışımından oluşabilir, istenen koşullara göre kullanılması gereken plaka tipi ve sayısı değişkenlik gösterir, sıcaklı yaklaşımı ve basınç kayıpları belirleyici faktörlerdir.
